防水コネクターセット（1.25sq・2sq配線対応 ）
￥374
税込
商品コード： AWD-EC005
防水性能を備えたネジ式の接続コネクタ
5A以上の直流電流を流す際の接続コネクターは専用品を使用する必要があります。熱を持つ電気であるDC12Vの接続トラブルを避ける為に重宝するコネクターセットとなります。防水性能を備えておりますので車外配線としても使えます。
配線方法の一例

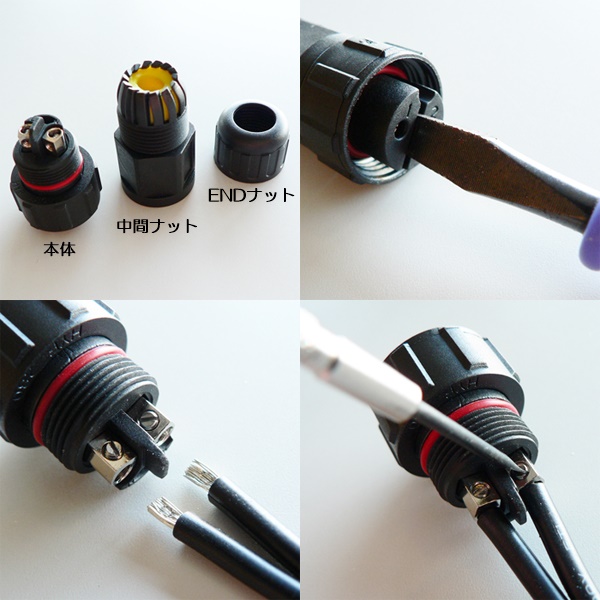

コネクターを分解します。（本体、中間ナット、ENDナット）※本体と中間ナットの間には青パッキンが入っております。
配線太さが1.25sqおよび2sqを使用し、4mm程度先端を剥いておきます。
最初にENDナット、中間ナット、青パッキンの順に配線に通し、1と2の向きを間違えない様に注意し、本体に＋線と−線をそれぞれイモネジでしっかり接続します。
青パッキンが捻じれないように注意しながら本体と中間ナットをしっかりと最後まで締めていきます。メス側はマイナスドライバー等を活用してしっかりと締めてください。
本体と中間ナットを締めた後にENDキャップを装着してください。
| 品番 | AWD-EC005 |
|---|---|
| 税別卸価格 | ￥340 |
| 商品内容 | コネクタ（雄）＋コネクタ（雌） |

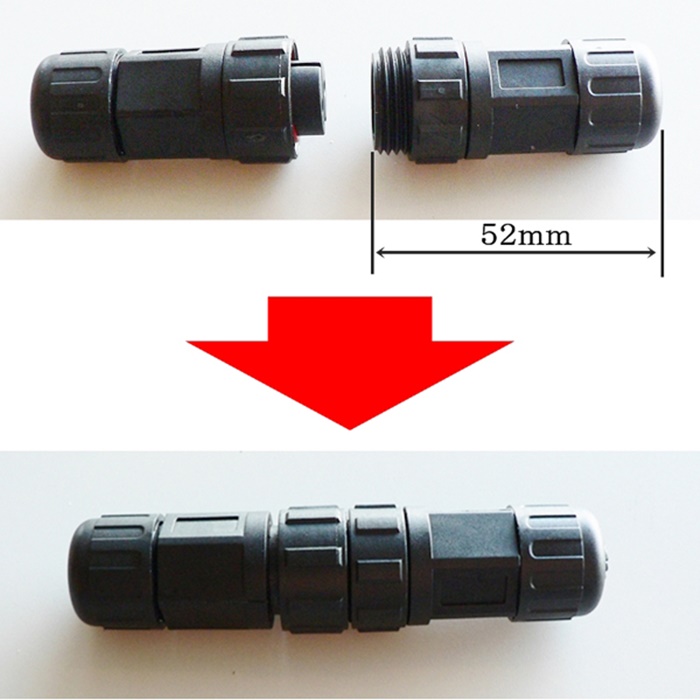

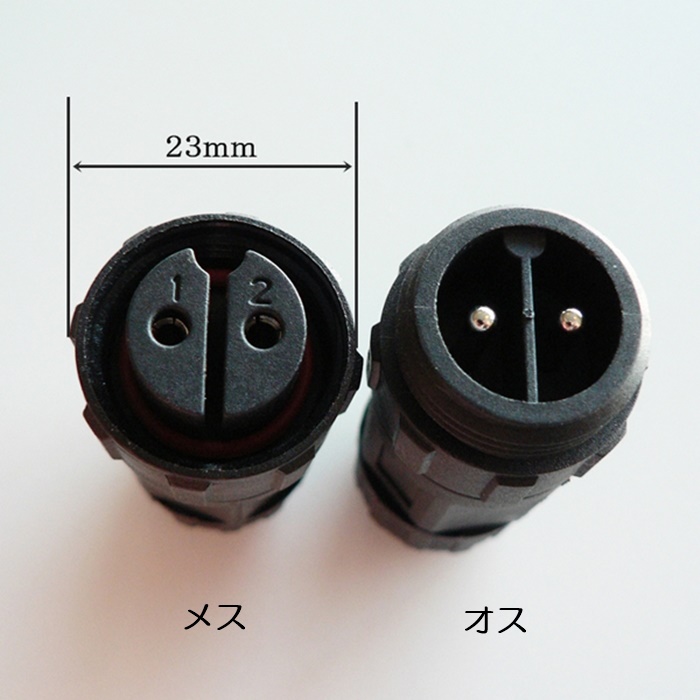

| 本体サイズ | 直径23×長52mm（約） |
| 材質 | ABS |
