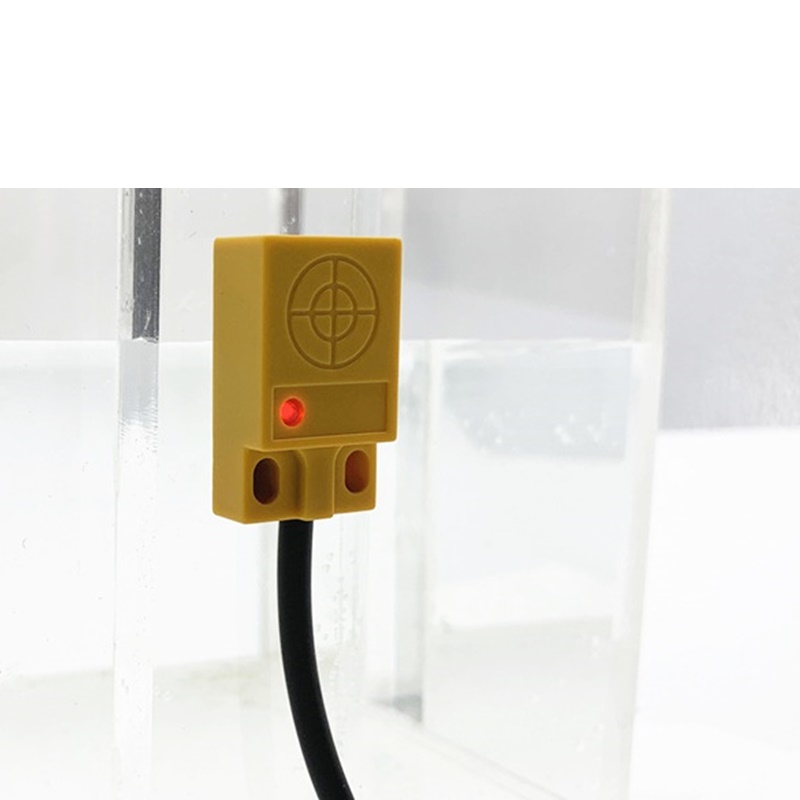

家具内に収納されているポリタンク等に注水した際にセンサーを配置した位置まで水が入るとセンサーに内蔵している赤LEDランプが点灯します。このランプと連動してアース(-)が出力されますので外にLEDランプを設置して連動させるとポリタンクを家具内に設置したまま注水しても満水を確認する事が可能となります。

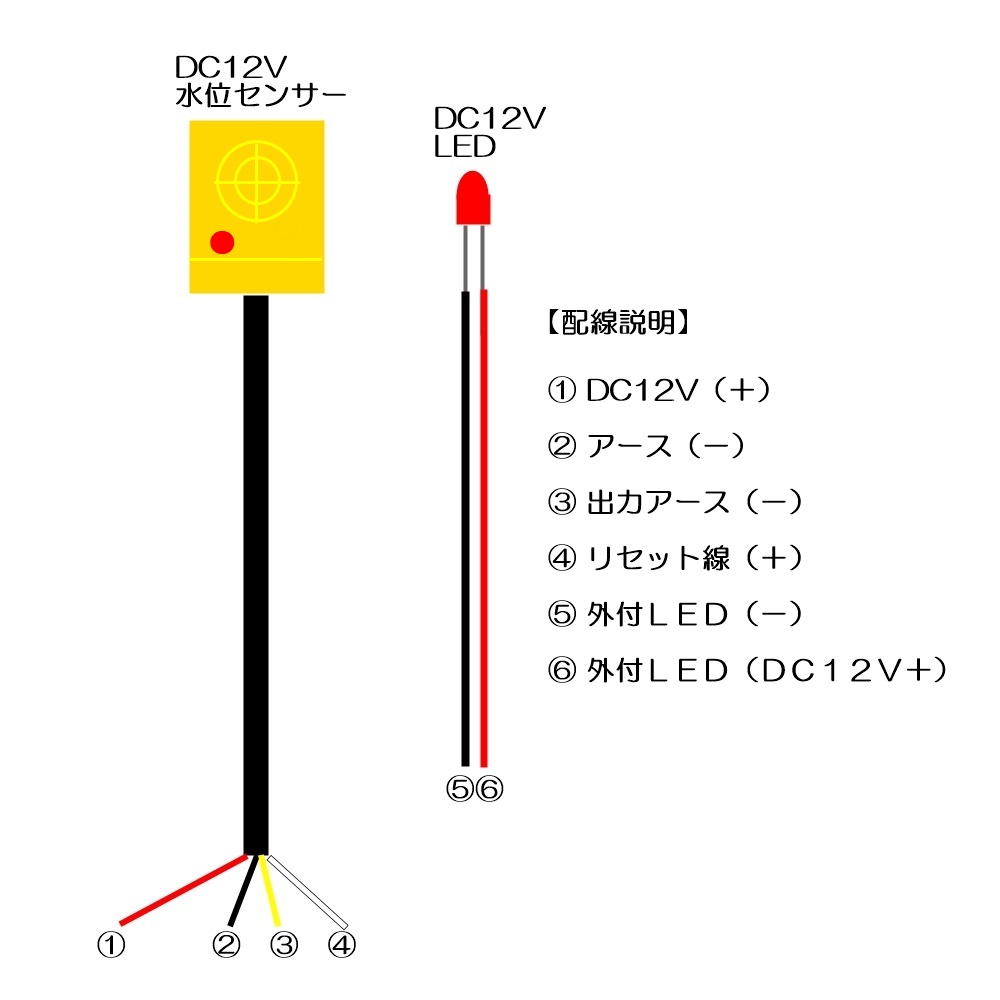

本製品は配線のハンダ接続など加工が必要となります。センサーの赤線をDC12Vの+、黒線をボディアース(-)に接続します。黄色線が出力のアース(-)となりますのでDC12V用LEDの+線が接続された外部LEDの「マイナス線へ接続すればランプ連動」できます。(本製品の出力はLEDライト専用となります。出力電流が弱い為、電球等には対応しておりません。)
上手く作動しない場合には赤線と黒線を通電させた状態で白線を+に一瞬触れさせるとリセットされて正常に作動します。その後は白線を絶縁処理してください。正しい反応をしている状態でもう一度、白線を+に触れさせる事でモードを切り替える事が出来ます。通常は満水になるとランプが点灯するモードですが、常時点灯していて満水になると消灯するモードに切り替わります。
品番 | AWD-WEP002 |
---|---|
税別卸価格 | ¥1,850 |
商品内容 | 本体のみ |
本体サイズ | 縦30.5×横18×厚み10.5mm |
配線長さ | 約1m95cm |
重量 | 45g |
接続方法 | 赤線/入力DC12V+ 黒線/ボディアース 白線/リセット(+) 黄線/出力(-) |
注意事項 | 水位センサーは繊細ですので短絡や+と-を逆に繋ぐと回路が破損しますのでご注意ください。 |
