家具内に収納されているポリタンク等に注水した際にセンサーを配置した位置まで水が入るとセンサーに内蔵している赤LEDランプが点灯します。このランプと連動してDC12V(-)黄色線が出力されますので外にLEDランプを設置して連動させるとポリタンクを家具内に設置したまま注水しても満水を確認する事が可能となります。(外付LEDのDC12V+は予め接続しておく)
本製品は配線をカットしての加工やハンダによる接続が必要となります。茶色線がDC12Vの+、青色線をボディアース(-)に接続して通電させると反応します。水位を感知すればランプが点灯します。(黒色線(M)は使用しませんので絶縁処理してください)※本製品の出力電流は弱く、LED専用となります。電球等には対応しておりません。
品番 | AWD-WEP001 |
---|---|
税別卸価格 | ¥1,050 |
商品内容 | 本体のみ |
本体サイズ | 直径28mm×厚み18mm(約) |

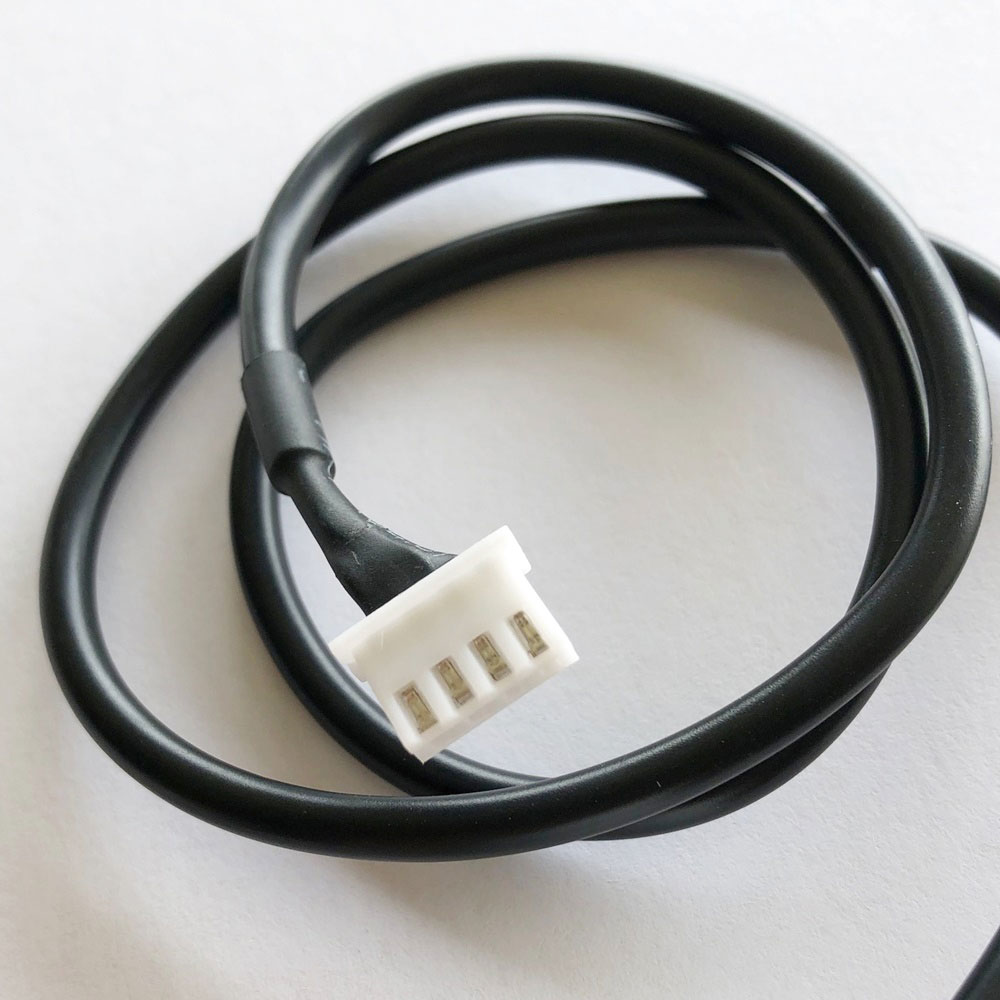

配線長さ | 約50cm |

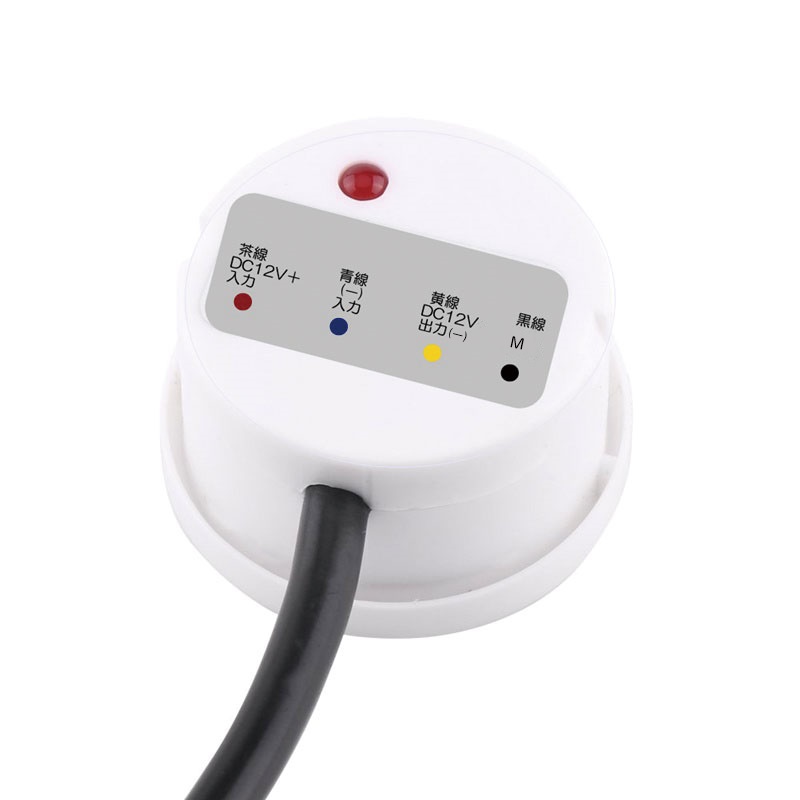

接続方法 | 茶色/入力DC12V+ 青色/入力ボディアース(-) 黄色/出力(-) 黒色/M(使用しないので絶縁処理) |
